THIẾT BỊ ĐIỀU ÁP VAN ĐIỆN TỪ PRK-24



Bộ điều áp cho van nước đóng vai trò quan trọng trong việc điều chỉnh áp lực nước hay đo áp lực nước ở đầu ra và duy trì áp lực ở đầu vào. Hạn chế dư nước hay thiếu nước, thậm chí gây bể ống nước do không điều áp được. Thiết bị điều áp nên được sử dụng đối với các loại Van có áp lực lớn, phù hợp Van 11000CR, 21000CR và van đồng 8200CR





•  Thiết bị điều áp XPR – Thiết bị điều áp XPR Weathermatic đo áp lực theo hướng đầu vào và duy trì áp lực ở đầu ra (xem PRK-24 ở mục phụ tùng Van để biết thông số kỹ thuật)

• Nhãn cảnh báo “Nước không uống được” có thể được thay thế cho nhãn lưu lượng chuẩn. Viết tắt –NP.

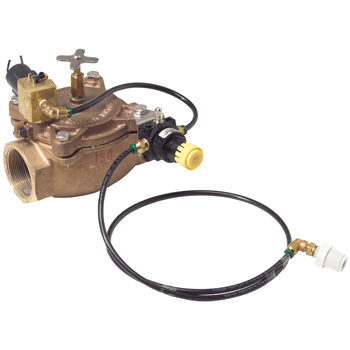

PRK-24 (XPR) THIẾT BỊ ĐIỀU ÁP

Thiết bị điều áp PRK-24 (XPR*) có thể gắn được với các loại van sau:

8200CR Sêri

11000CR Sêri

21000 Sêri





* XPR được lắp sẵn bởi nhà sản xuất



• Thiết bị điều áp XPR – Thiết bị điều áp XPR của Weathermatic đo áp lực theo hướng đầu vào và duy trì áp lực ở đầu ra (xem PRK-24 ở mục phụ tùng Van để biết thông số kỹ thuật)

• Áp lực đầu vào tối đa: 150 psi (10,3bar)

• Lưu lượng nhỏ nhất (xem bảng van)

• Lưu lượng lớn nhất (xem bảng van)

• Áp lực chênh lệch giữa đầu vào và đầu ra nhỏ nhất: 10 psi (0,7 bar)

• Mức điều áp nơi đầu ra: 15 – 110 psi (±5 psi)

1,0 – 7,6 bar (± 0,35 bar)

• Có nút điều chỉnh lưu lượng và xả bằng tay

• Điều áp khi van được điều khiển bằng tay hoặc bằng điện

• Xác định áp lực chính xác theo hướng dòng chảy

• Van schrader dùng có chỗ gắn đồng hồ đo áp





PRG-24  ĐỒNG HỒ ĐO ÁP

• Mặt số hiển thị áp suất đầu ra

• Đầu nối nhanh phù hợp với van Schrader của thiết bị điều áp PRK-24 (XPR) Weathermatic

• Đồng hồ đo chính xác áp lực đầu ra  theo  thang  chia  0  –  160  psi hoặc  theo  thang  chia  0  –  1100

KPA; chiều dài cho phép của ống đo áp lực là 36’’ (91 cm)





NO.910 VAN XẢ TỰ ĐỘNG



• Nhỏ, chắc, được thiết kế đặt tải lên lò xo một cách đặc biệt để xả nước của hệ thống tưới.

• Có 1 lớp lưới ở đầu nước vào và đầu nước xả ra nhằm ngăn tắt nghẽn





• Có 1 bộ (lò xo) bằng đồng 5 oz. dùng để mở van  dựa  vào  chiều  cao  mực  nước  6’  (1,8 m/hd), để bảo đảm xả hết nước trong toàn bộ hệ thống

• Van xả nước sẽ đóng kín với áp lực 3 pao.

• Không khyến khích sử dụng cho hệ thống ống áp lực liên tục. Đầu nối răng ngoài ½’’ IPS



THIẾT BỊ KẾT NỐI DÂY VAN

• Làm gọn chỗ nối

• Dễ dàng, nhanh chóng và không thấm nước

• WC-14 phù hợp cỡ dây 10, 12 hoặc 14

• WC- 18 phù hợp cỡ dây 16, 18 hoặc 22





NẮP VAN SỐ 906 & 906L

• Cung cấp đường vào cho van tay

• Nắp đồng có bản lề

• Thân van đúc bằng nhựa có độ bền cao cho phép hàn gắn với ống nhựa PVC 2’’

• 906L có nắp khóa. Chìa khóa (RLK-1) được bán riêng





CHÌA KHÓA VAN SỐ 907 & 907B

• Chìa khóa van rất thuận tiện đối với loại van điều khiển bằng tay hoặc van tự động với “tay nắm ngang” điều chỉnh lưu lượng

• Số 907 là 33’’ (83,9 cm); 907B là 60’’ (152cm)
